レイアウト篇１　円周型レイアウト製作記-３

とりあえずどうしたらいいのか解らないので、手っ取り早く
トミックスのカタログに載っていた物を再現することに・・・

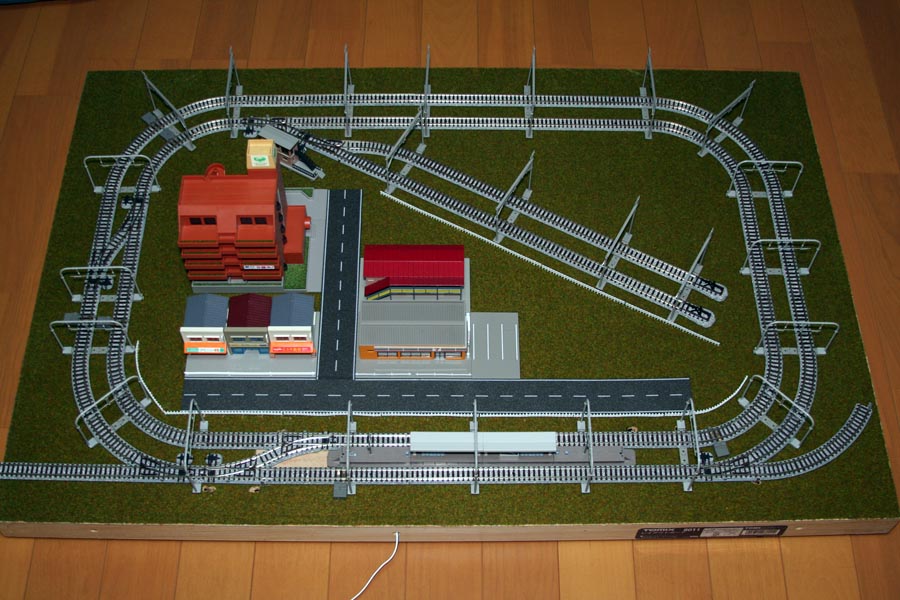

その１	レイアウトとポイントコントロールボックスの結線も大変になってきたので、すべてをDCC化することにしました。

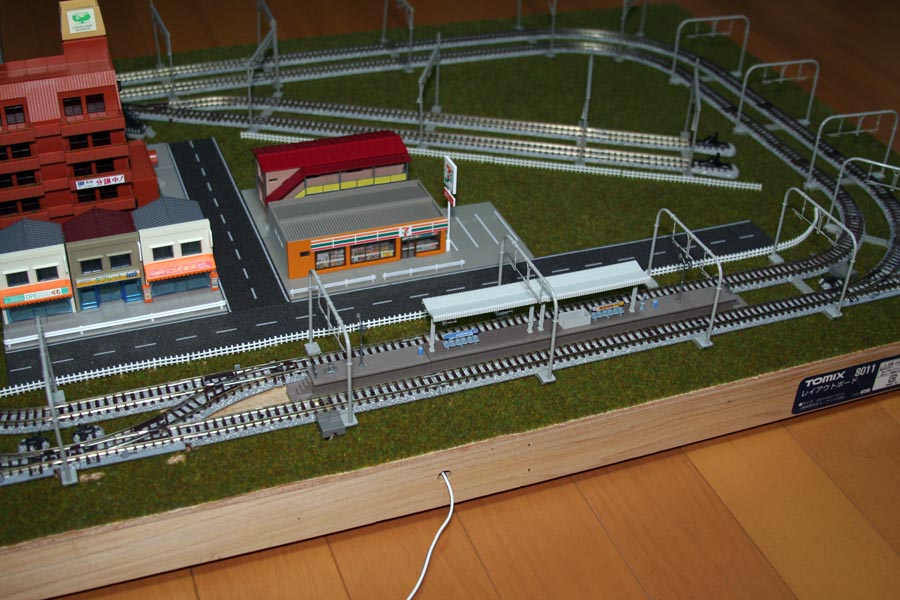

	ホームは１ブロック分をはずして短くしました。 手前のポイントから左右に伸びているレールは仮に置いてみた物です。
	手前の穴から伸びているのが電源を供給するコードです。 これ１本で、線路電源と８個のポイントをコントロール出来ます。

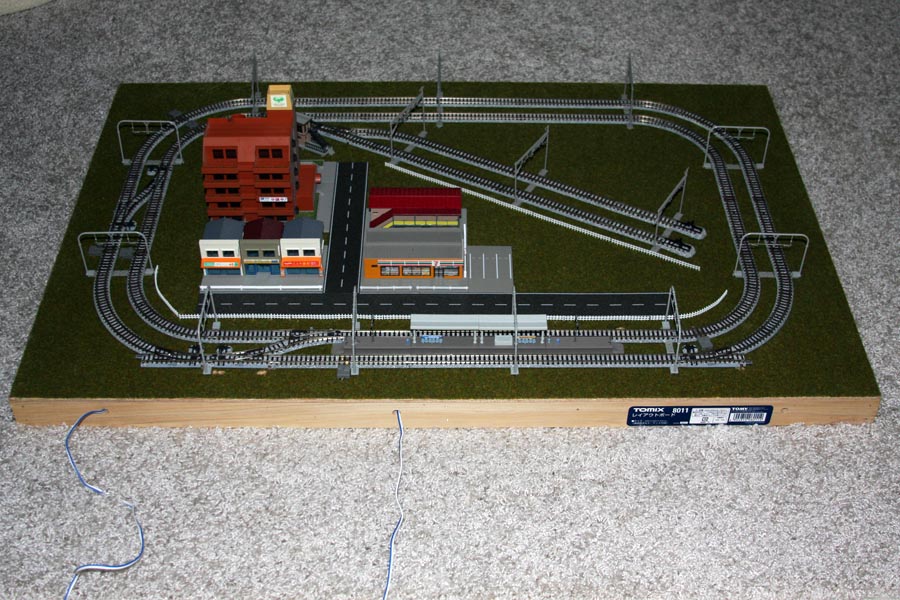

その２	これでこのレイアウトはほぼ完成しました。

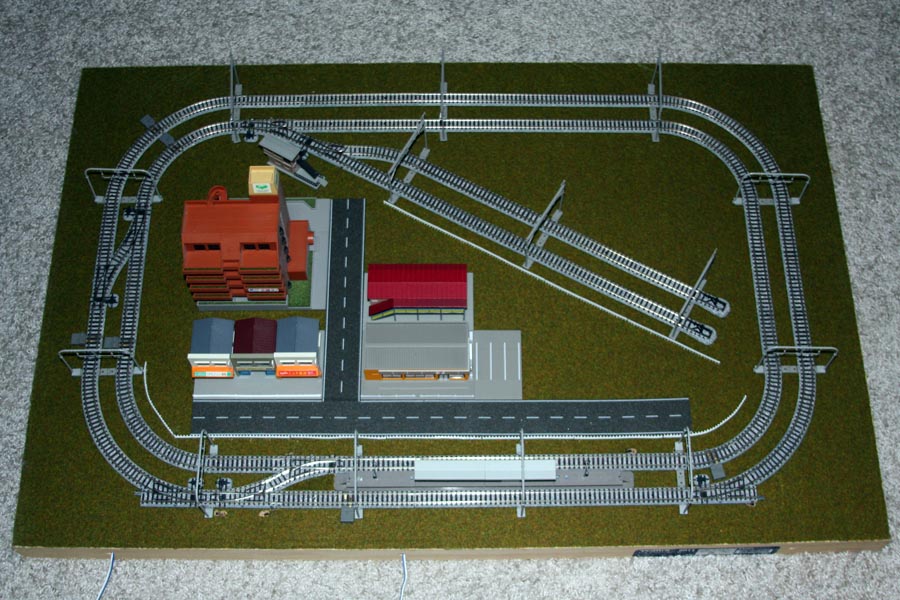

	線路のメンテナンスが大変だったので、架線柱を多少間引いています。 DCCは普通の方式に比べて、線路の汚れに対してシビアだという事を聞いたことがあるので、クリーニングはこまめにしたほうが良いでしょう。
	左から出ているコードは、左側に建設予定のヤードブロックへ電源供給するため、 内部でスルーさせているものです。

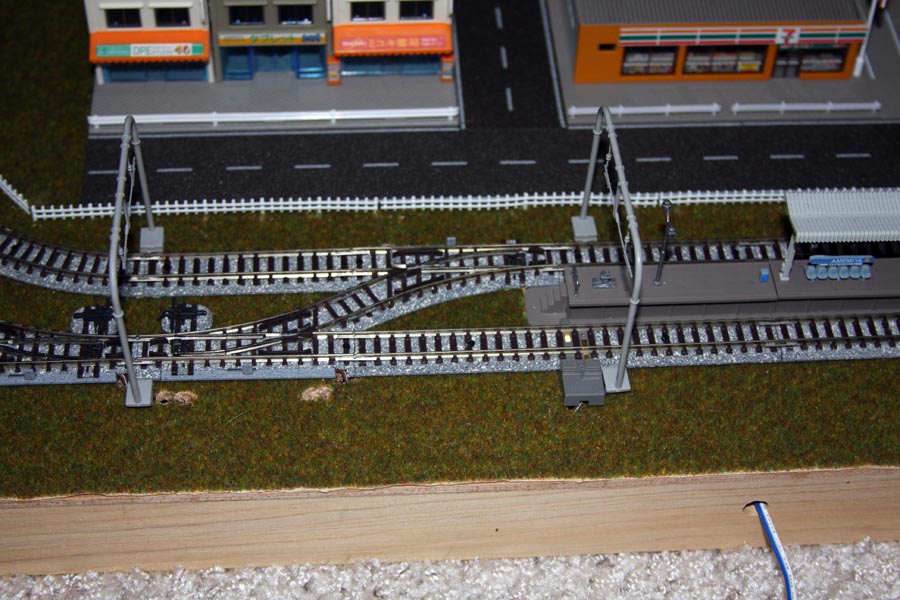

	ポイントを移設した後の地肌も、余っていたレイアウトマットで補修しました。

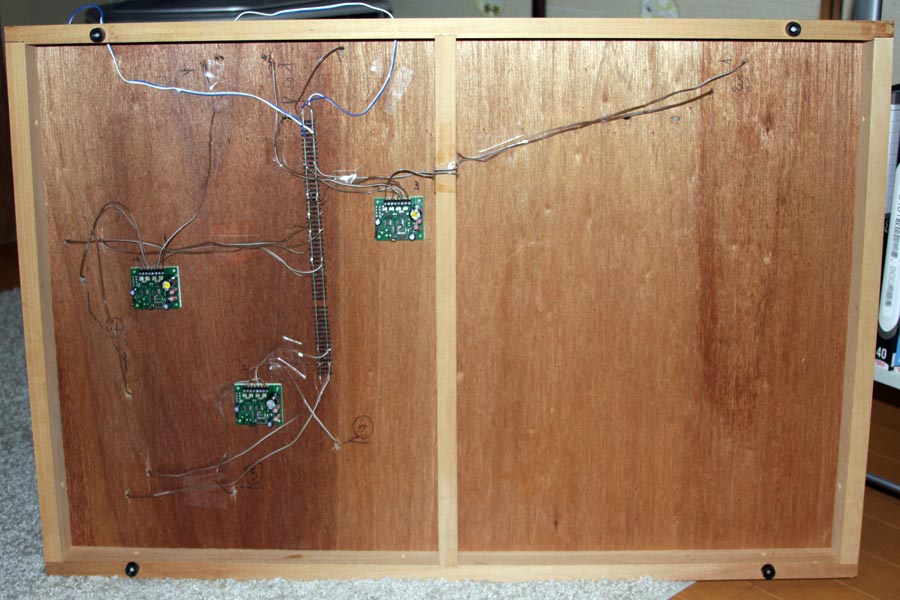

その３	さぁいよいよ初公開、レイアウトの裏側です。
	このレイアウト、おもての線路関係は「トミックス」が基準ですが、裏の電気関係は「カトー」が基準となっています。 これが、いま鉄道界ではやりの上下分離方式というやつでしょうか。（たぶん違う）

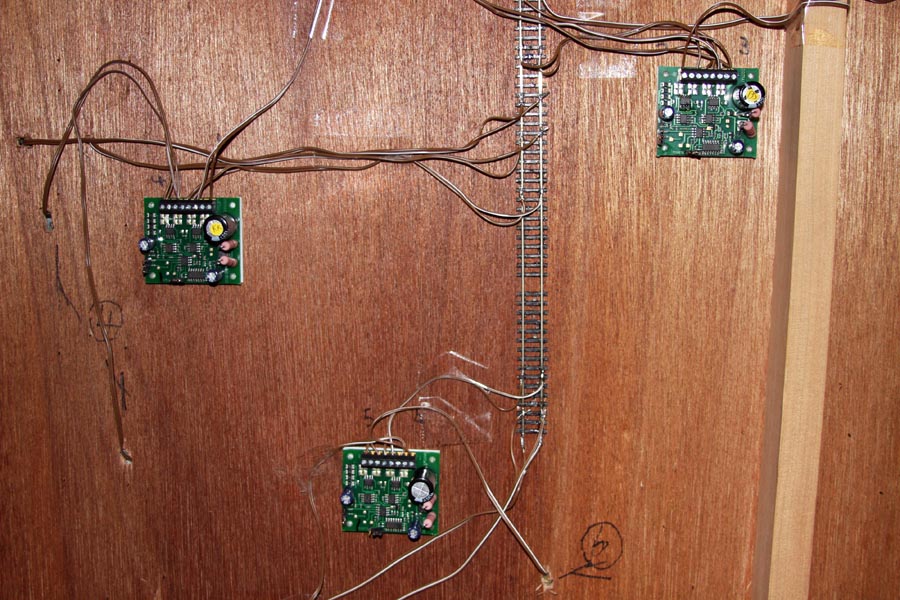

	３つ見えている基板がデジトラックスの「DS52 ポイント用デコーダ」です。
	左に見えているフレキシブルレールを電源のバスバーとして利用しています。

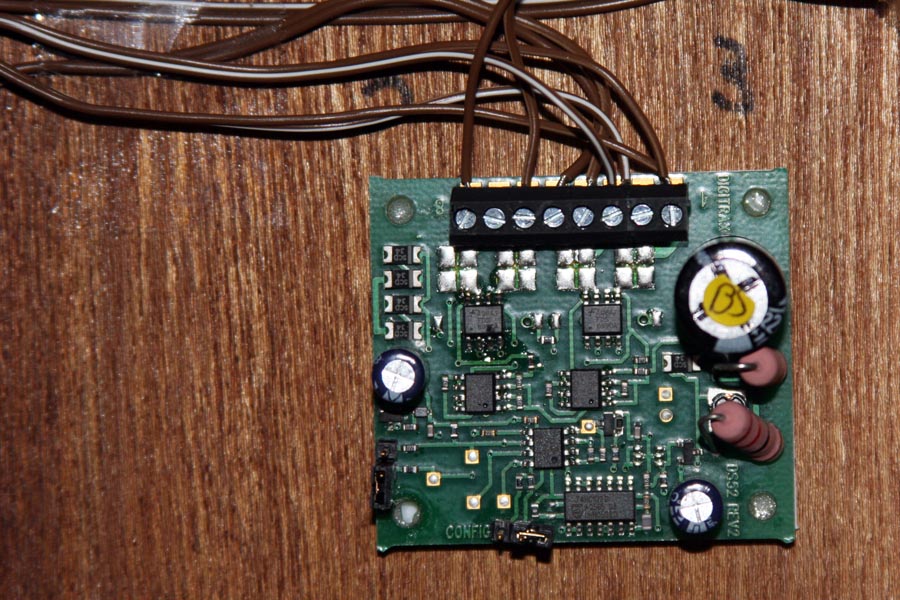

	この基板は２回路を持っており、１回路でこの程度のポイントなら２個コントロール出来ます。
